什么是電源適配器?

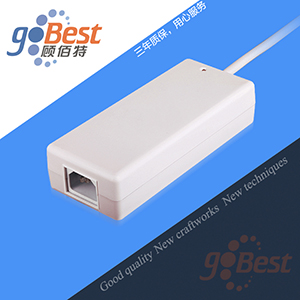

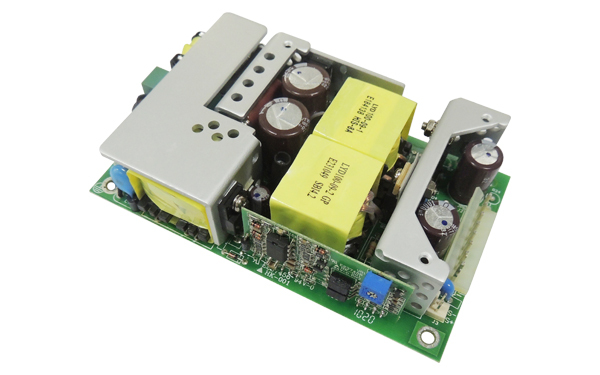

電源適配器(Power adapter)是小型便攜式電子設備及電子電器的供電電源變換設備，一般由外殼、變壓器、電感、電容、控制IC、PCB板等元器件組成，它的工作原理由交流輸入轉換為直流輸出;按連接方式可分為插墻式和桌面式。廣泛配套于安防攝像頭，機頂盒，路由器，燈條，按摩儀等設備中。
電源適配器又叫外置電源，是小型便攜式電子設備及電子電器的供電電壓變換設備，常見于手機、液晶顯示器和筆記本電腦等小型電子產品上。

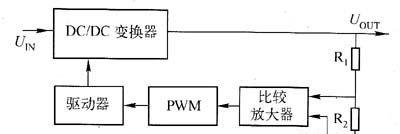

電源適配器的結構組成
其中DC/DC變換器用以進行功率轉換,它是電源適配器的核心部分，此外還有啟動、過流與過壓保護、噪聲濾波等電路?輸出采樣電路(R1?R2)檢測輸出電壓變化，并與基準電壓U，比較誤差電壓經過放大及脈寬調制(PWM)電路，再經過驅動電路控制功率器件的占空比，從而達到調整輸出電壓大小的目的。
DC/DC變換器有多種電路形式,常用的有工作波形為方波的PWM變換器以及工作波形為準正弦波的諧振型變換器。
對于串聯線性穩壓電源，輸出對輸入的瞬態響應特性主要由調整管的頻率特性決定。但為準正弦波的諧振型變換器對于開關型穩壓電源，輸入的瞬態變化比較多地表現在輸出端。提高開關頻率的同時，由于反饋放大器的頻率特性得到改善，電源適配器的瞬態響應問題也能得到改善。負載變化瞬態響應主要由輸出端LC濾波器特性決定，所以可以利用提高開關頻率?降低輸出濾波器LC乘積的方法來改善瞬態響應特性。
